Prüfung der Kapazität einer Akkuzelle

Haushalt > Technik > Akku Technik

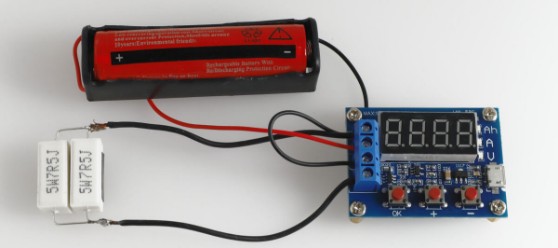

HW-586 USB Li-ion ZB2L3 Lipo 18650 Lithium Batterie Kapazität Capacity Tester

Mit diesem Batterietester kann die Kapazität von Li-Ionen Akkus getestet werden.
Geeignet ist der

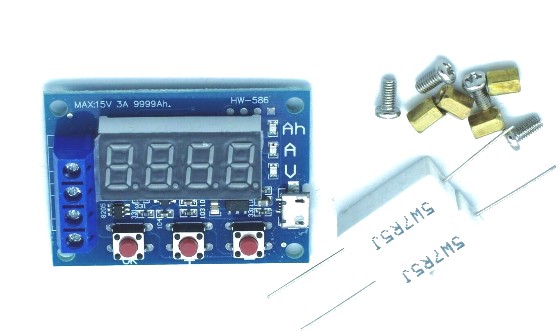

HW-586 (ZB2L3) Tester für Li-Ion, Blei, AA, AAA und viele weitere Typen.

Technische Daten:
– Versorgungsspannung: 4,5 – 6 V (micro USB)
– Entladespannung: 1 – 15 V
– Maximaler Entladestrom 3 A (je nach Spannung)
– Betriebstemperatur: -40°C bis 125°C

18650 Zellen recyceln
Spannung messen

  • alle Zellen aussortieren, die weniger als 2.8 Volt vorweisen


Laden bis zur Ladeschlussspannung

  • Bei den 18650 Zellen beträgt sie 4.2 Volt


Ist die Zelle stabil?

  • Nach dem Laden Spannung messen und auf die Zelle schreiben

  • Zelle für 1-2 Wochen lagern

  • Wieder Spannung messen, sollte nicht mehr als 10% abgesunken sein

Entladen & Kapazität messen
Hat das Ladegerät keine Entladefunktion bietet sich ein Kapazitätstester an.

  • Akku entladen und die Kapazität in mAh ebenfalls auf die Zelle schreiben

  • Akku bis zur Lagerspannung aufladen


Lagerspannung
Um die Zelle einlagern zu können muß sie auf Lagerspannung gebracht werden.

  • Hierbei wird der Akku halb voll geladen

Kapazitätsprüfung von Akkupacks
Was ist wenn kpl. Akkupacks getestet werden sollen um eine Aussage zu treffen ob sie den An
forderungen noch genügen oder aufgearbeitet werden sollten.
Ja dann braucht man ein hochwertigeres System.
Bei der Suche nach einem passenden Meßgerät bin ich auf folgendes, perfekt zu meinen Anforderungen passendes gestoßen.

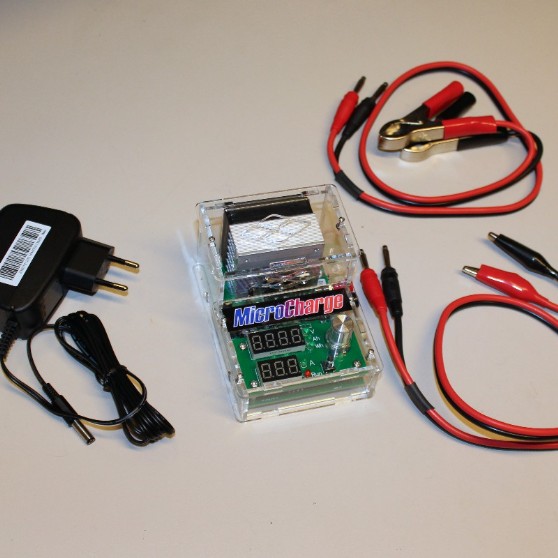

Der Hingucker in meiner Werkstatt im Blau-roten MicroCharge-Design, misst die Kapazität von Akkus aller Technologien. Entladeschlussspannung und Entladestrom sind frei einstellbar. Entladeleistung maximal 50W. Wärmeableitung über Kühlkörper mit temperaturgesteuertem Lüfter. 4mm-Bananenbuchsen erlauben den Anschluss der weit verbreiteten Messkabel.

Technische Daten:
Entladeschlussspannung einstellbar zwischen 0 und 25V
Maximaler Entladestrom: 10A
Maximale Entladeleistung: 50W (bei höherer Akkuspannung als 5V vermindert sich der Maximalstrom entsprechend der zulässigen Maximalleistung, das Gerät schützt sich vollautomatisch selbst gegen Überlastung)

Abmessungen: (LxBxH): 12x8,5x7cm, Gewicht: 0,3kg


16.09.2021
